HAKKO 936 白光焊臺工作原理圖及分析

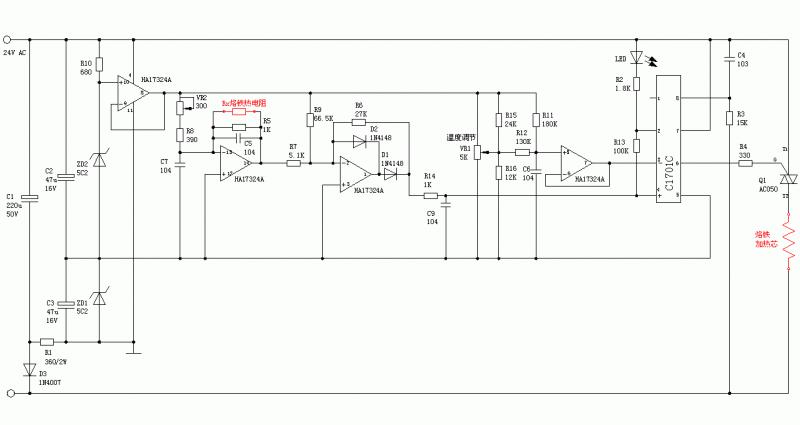

以下白光936焊臺原理圖由三來司電子有限公司重新整理，簡單明了，很容易進行原理分析，并修正了一些錯誤。原理圖如下：

ZD2和ZD1為324運放提供雙電壓供電，相當于ZD2的正極是零點。324的8腳對正電壓進行跟隨，給后續電路使用。

烙鐵芯的熱電阻經過324運放一次放大，再經過二次放大，從1腳輸出，經R14進入C1701C的4腳。這個電壓與烙鐵芯的熱電阻Rx是成比例的，烙鐵頭溫度越高時，Rx越大，則C1701C的4腳的電壓越高，這樣達到對熱電阻檢測的目的。

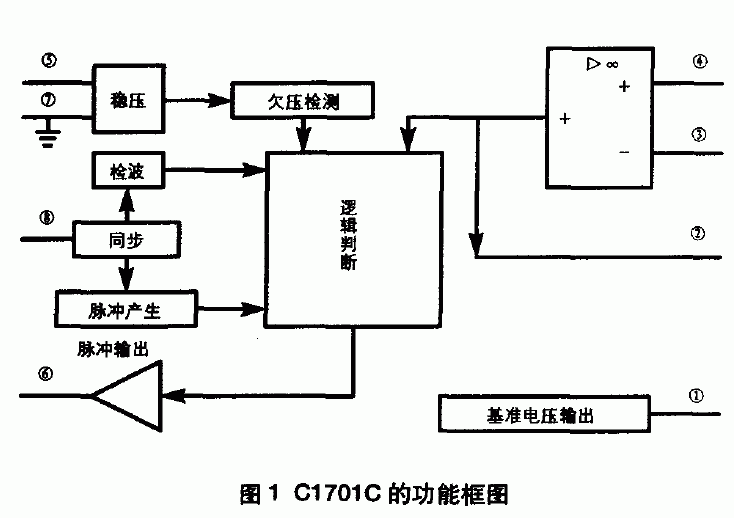

VR1用作溫度調節，它取出電壓分壓，經324運放跟隨后，從7腳輸出，進入C1701C的3腳。C1701C是過零同步IC，它的4、3腳是一個運放，這里進行電壓比較。如果烙鐵未加熱到設定值，則4腳電壓比3腳低，則2腳輸出為低，使LED點亮。6腳有觸發低脈沖輸出，使Q1可控硅導通，從而烙鐵芯進行加熱。8腳是交流電同步信號輸入檢測端。
